在高效过滤系统中捕获亚微米颗粒会产生固有的工程冲突。迫使空气通过致密介质会限制气流，从而提高静压并增加能耗。设施经理经常面临平衡严格的空气纯度标准与可管理的运营成本的挑战。次优的过滤器几何形状直接加剧了这个问题。褶皱间距不佳会导致介质堵塞、灰尘负载不均匀、过滤器过早失效以及 HVAC 能源消耗过多。

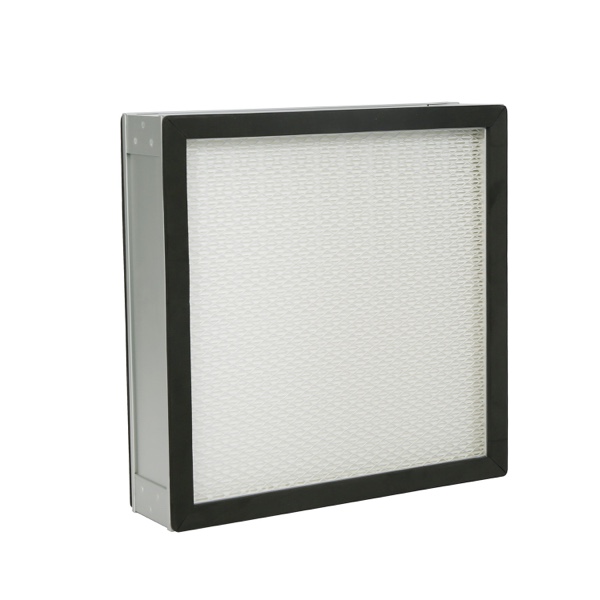

现代过滤背后的工程解决了这些特定的空气动力学挑战。精确的褶皱几何形状优化了介质表面积与空气速度的比率。通过利用先进的制造技术， 迷你褶式 HEPA 过滤器 解决了阻力问题。这种设计消除了笨重的机械分离器，确保气流均匀并减少维持关键洁净室环境所需的风扇马力。
几何形状决定阻力：最佳褶皱间距可降低空气通过介质的速度，直接降低初始压降并延长过滤器寿命。
无隔板创新：使用热熔胶珠代替波纹铝隔板，可防止介质损坏、消除死区并确保气流均匀。
能源与资本成本：虽然迷你褶式过滤器的初始采购成本较高，但风扇能耗的降低可以降低连续运行环境中的长期运营费用。
系统完整性：将优化的褶皱包与凝胶密封 HEPA 过滤器框架配对，可消除旁路风险，确保关键洁净室应用的合规性。
气流阻力（通常以压降来衡量）决定了 HVAC 和洁净室系统的效率。每个过滤器都会对气流产生物理屏障。风扇必须更加努力地推动空气穿过这个屏障，从而消耗更多的电力。高效过滤的主要成功标准包括最大限度地捕获颗粒，同时最大限度地减少所需的风扇马力。实现这种平衡需要精确控制空气与过滤介质的相互作用。当您使用磁力计测量过滤器组的阻力时，您将直接观察过滤器物理结构的空气动力学损失。
在现场应用中，电阻不是一个静态数字。当过滤器装载颗粒物时，它会动态变化。目标是从尽可能低的初始压降开始，并随着时间的推移保持浅阻力曲线。这需要一种过滤器设计，能够均匀地利用每一平方英寸的介质，防止局部负载迫使风扇提高转速，以维持所需的每小时换气次数 (ACH)。
流体动力学在过滤器性能中起着至关重要的作用。将太多褶皱装入单个框架中会产生狭窄的通道。这增加了褶皱之间的空气速度，导致表面摩擦并增加整体阻力。空气难以均匀地渗透介质，导致湍流和更高的能量需求。当褶皱挤在一起时，有效开口面积就会减少，迫使空气加速才能穿过框架。
相反，使用太少的褶皱会减少总的可用介质表面积。当表面积减小时，相同体积的空气必须以明显更高的速度穿过剩余介质。这种速度峰值迫使颗粒快速深入介质基质，增加阻力并降低整体过滤效率。通过介质的高面速度还增加了颗粒吹穿的风险，其中捕获的污染物被驱逐并推向下游。
过滤介质的物理渗透系数在这些局部高速尖峰下发生变化。当空气过快地撞击介质的特定部分时，压降曲线会呈指数加速。在整个过滤器表面保持平衡的运行速度可以防止这些局部峰值并确保一致的渗透率。工程师通过平衡介质面积与褶皱通道的横截面开放面积来计算最佳褶皱密度。
高气压会迫使间隔不佳的褶皱挤压在一起。这种现象称为 V 带。当褶皱相互折叠时，它们会有效地遮蔽大部分介质。空气无法再通过挤压区域，从而限制了整体气流。这迫使剩余的开放介质处理整个空气量，导致压降指数增加并大大缩短过滤器的使用寿命。
在具有变频驱动器 (VFD) 的系统中，V 带会产生破坏性的反馈回路。随着褶皱收缩和阻力上升，VFD 会提高风扇速度以维持气流。增加的气压将褶皱挤压得更紧，进一步堵塞介质并迫使风扇更加努力地工作，直到系统达到最大静压极限。
均匀的褶皱间距可将空气均匀地分布在过滤器的整个表面区域。这种空气动力学平衡允许颗粒均匀地负载在介质上。均匀负载可防止灰尘和污染物集中在高速区域。通过避免局部集中，过滤器可以在较长时间内保持稳定的压降，从而防止过早堵塞并减少维护更换的频率。
当您在其生命周期结束时检查间距适当的过滤器时，整个表面上的尘饼在视觉上是均匀的。相比之下，间距较小的过滤器会在空气被迫通过狭窄通道的地方显示出大量的深色颗粒带，而其他区域则保持相对清洁。这种不均匀的负载表明很大一部分昂贵的过滤介质被完全浪费了。
传统的高效过滤器依赖于机械分离，通常使用波纹铝箔来保持褶皱分开。这些金属分离器虽然能有效维持结构，但会阻挡部分气流并产生死区。现代过滤方法利用基于粘合剂的分离。这种向 无分离器 HEPA 过滤器 设计的转变可最大限度地提高开放介质面积并显着减少内部气流湍流。
远离铝分离器还消除了在处理过程中或在大气压下锋利的金属边缘刺穿脆弱的玻璃纤维介质的风险。通过去除金属，制造商可以创造出更轻、更安全、空气动力学效率更高的产品，在高速应用中表现更好。
无隔板设计的制造过程依赖于连续的热熔胶珠。这些珠子通常沿着介质应用在精确的两英寸中心。当粘合剂硬化时，它在整个气流操作范围内保持刚性、空气动力学和均匀的间距。这种精确的应用可确保褶皱在不同的风扇压力下保持完美平行。
用于分离褶皱的热熔粘合剂形成了无缝的结构屏障。它充当刚性分隔物，将褶皱包牢固地固定到位，而不会损坏脆弱的玻璃纤维或 PTFE 介质。这种无缝集成减少了空气绕过过滤介质的机会，确保所有空气按预期通过过滤矩阵。
在生产过程中，粘合剂在折叠之前直接挤出到介质上。粘合剂的温度和粘度受到严格控制，以确保其牢固地粘合到介质上，而不会渗出或遮盖对面。这种制造精度水平赋予最终产品结构完整性。
迷你褶皱设计可实现更浅的过滤深度。标准配置的深度范围为两到四英寸，同时保持或超过传统十二英寸深褶式过滤器的表面积。通过消除笨重的铝制隔板，制造商可以将更多可用的介质装入更小的物理占地面积中。
在这个更大的可用表面上均匀的空气分布可以使颗粒均匀地装载。当整个介质区域都处于活动状态时，没有任何一个部分会受到颗粒物负载的冲击。这种统一的利用可以防止局部阻力峰值，并确保过滤器在其预期生命周期内高效运行。
浅深度还减少了框架所需材料的绝对体积，进一步减少了过滤器的重量和环境足迹。这种紧凑的设计在现代洁净室架构中非常有利，在现代洁净室架构中，天花板通风空间受到其他机械和电气系统的严重限制。
精确间距技术可无缝扩展到超低渗透空气 (ULPA) 过滤配置。 ULPA 过滤器利用密度明显更高的介质结构来捕获更小的颗粒。在这些致密过滤器中保持较低的流阻非常重要。热熔胶间距的精确性可防止致密介质塌陷，确保 ULPA 系统提供必要的空气纯度，而不会压垮 HVAC 风扇电机。
由于 ULPA 介质本质上限制较多，因此褶皱间距中的任何缺陷都会被放大。粘合珠技术提供了保持致密褶皱打开和发挥功能所需的精确公差。如果没有这项技术，在标准 HVAC 系统中实现 ULPA 级过滤将需要进行大规模的、不切实际的风扇升级。
设施经理和工程师在决定传统过滤器类型和现代过滤器类型时需要一个清晰的比较框架。根据压降、空间利用率和结构完整性评估过滤器可以在物理特征和操作结果之间建立直接联系。该框架指导洁净室升级和新设施建设的准确规范。
特征 | 深褶（铝隔板） | 迷你褶皱（无隔板） |
|---|---|---|
典型深度 | 11.5至12英寸 | 2至4英寸 |
初始压降 | 更高（由于金属堵塞） | 更低（优化空气动力学） |
重量 | 重（金属分离器增加质量） | 重量轻（粘合剂质量最小） |
介质损坏风险 | 高（锋利的铝边缘） | 低（光滑胶珠） |
气流湍流 | 中到高 | 非常低 |
比较初始压降曲线揭示了显着差异。在相同的立方英尺每分钟 (CFM) 额定值下，迷你褶皱设计始终表现出比深褶皱替代品更低的初始阻力。由于没有阻碍气流的金属分离器，空气可以以最小的摩擦滑过褶皱组。
这些压降的降低直接转化为可测量的节能。较低的阻力意味着风扇电机消耗更少的千瓦时 (kWh) 来维持所需的换气率。在标准的三到五年过滤器生命周期中，累积的能源节省通常可以抵消高级过滤装置的初始采购成本。
为了计算这些节省，工程师使用以下公式：能源 (kWh) = (CFM × 压降 × 运行时间) / (风扇效率 × 电机效率 × 8520)。通过采用无分离器设计的较低压降值，年能耗的降低立即显现出来，证明了升级的合理性。
更薄的过滤器轮廓提供了主要的架构优势。在使用风扇过滤器单元 (FFU) 或紧凑的天花板静压室的设施中，垂直空间非常有价值。两英寸或四英寸的过滤器深度可实现更紧凑的天花板网格，并更轻松地集成辅助设施系统，例如照明和消防管道。
在改造旧设施时，在天花板静压室中获得八英寸的垂直间隙可能是成功升级和昂贵的结构改造之间的区别。这些滤波器的紧凑特性为建筑师和机械工程师在设计阶段提供了急需的灵活性。
取消波纹铝制隔板可显着减轻过滤器单元的整体重量。重量的减轻使得维护人员的搬运、运输和安装更加安全和容易。此外，更轻的过滤器对悬挂式洁净室天花板网格施加的结构负载更小，从而简化了建筑工程要求。
标准 24x48 英寸深褶式过滤器的重量可达 40 磅，需要两名技术人员将其安全地安装在头顶上。类似的无分离器过滤器的重量不到该重量的一半，只需一名技术人员即可完成安装，从而降低了劳动力成本并最大限度地降低了工伤风险。
买家在筛选制造商时必须要求具体的性能指标。对于关键环境来说，仅仅依靠标称效率等级是不够的。规格应要求精确的褶皱间距、特定的粘合剂应用方法和严格的工厂测试协议，以确保交付的产品与工程设计相匹配。
在审查提交的材料时，请查找详细的施工数据。规格应注明热熔胶的确切类型、珠子的间距以及所用介质的具体等级。模糊的规格会导致劣质替代品在操作压力下失败。
先进的过滤器框架利用非牛顿流体轨道来确保完美的密封。凝胶 密封 HEPA 过滤器 具有一个充满特殊聚氨酯或硅胶的通道。当外壳的刀刃压入这种凝胶时，液体在边缘周围移动，形成完全密封的屏障，可容纳微小的结构变化。
将低电阻迷你褶皱包与凝胶密封相结合是制药和半导体洁净室的行业标准。这种组合实现了零安装泄漏。低阻力可防止密封件上产生过大的背压，而凝胶可确保未经处理的空气不会绕过过滤介质，从而维持严格的 ISO 分类标准。
与需要大量机械压缩来密封的传统氯丁橡胶垫圈不同，凝胶轨道需要最小的力。刀刃只是停留在液体中。这消除了安装过程中过滤器框架变形的风险，这是旧式垫圈密封系统中旁路泄漏的常见原因。
对于关键的过滤系统来说，工厂测试是不容妥协的。规格必须要求根据 EN 1822 或 IEST-RP-CC001 等标准进行单独的过滤器测试。这些测试在每个特定单元离开制造工厂之前验证其确切的压降和分数效率。
买家应向制造商索取特定的压降与气流曲线。标称额定值通常无法反映特定设施条件下的实际性能。分析实际性能曲线可确保所选过滤器能够按照设施设计所需的精确 CFM 高效运行。
指定系统在调试期间必须满足严格的洁净室验证和颗粒沉积标准。工厂测试和安装后泄漏测试的正确记录可确保洁净室满足操作准备的法规要求。始终要求将工厂测试报告与相应序列化过滤器一起装在包装箱中发货。
改用或安装现代过滤系统提出了实际挑战。设施团队必须更新其标准操作程序以处理新材料和形状因素。主动解决这些风险可以防止代价高昂的损坏，并确保过滤器按规定运行。
实施过程中的主要风险是介质的物理损坏。由于介质暴露在外并且非常脆弱，任何与工具、脚手架或手的接触都会导致撕裂。对维护人员进行关于这些过滤器的具体处理要求的培训是成功部署中最关键的一步。
无隔板设计中暴露的玻璃纤维或 PTFE 介质非常容易被刺穿。如果没有金属分离器作为物理屏蔽，安装过程中的不小心操作很容易损坏介质矩阵。即使是微小的撕裂也会影响整个过滤器的效率。
为了降低这种风险，请指定带有防护面罩的过滤器。设施经理必须执行严格的标准操作程序 (SOP)，要求技术人员仅通过外框处理过滤器，确保手和工具永远不会接触脆弱的介质。面罩增加了最小的阻力，但提供了大量的保护，防止意外损坏。
第 1 步：拆箱和目视检查： 小心地从包装中取出过滤器。在将介质移至安装现场之前，请验证胶珠是否对齐并检查介质是否有任何运输损坏的迹象。
步骤 2：仅框架处理： 强制严格遵守住房单元框架的处理。技术人员必须避免接触介质包或凝胶密封剂轨道，以防止污染或物理损坏。
步骤 3：刀口对齐： 将外壳刀口直接对齐到凝胶密封通道的中心。确保插入完全垂直，以防止将凝胶刮出轨道。
步骤 4：受控扭矩夹紧和泄漏测试： 使用校准工具标准化机械压缩。执行气溶胶光度计安装后泄漏测试，以验证零旁通并确认密封的完整性。
更换旧式过滤器时，深度不匹配会带来重大风险。将两英寸或四英寸的迷你褶皱安装到专为十二英寸深褶皱设计的现有 HVAC 组中可能会导致空气旁通或安装不稳定。
为了缓解这种情况，请使用工程适配器框架。或者，指定高容量 V 型迷你褶皱配置，这些配置经过明确设计，可牢固地安装到标准空气处理装置 (AHU) 轨道中，而无需进行大量硬件修改。这些 V-bank 设计提供了无分隔介质的优点，同时与传统硬件的物理尺寸相匹配。
热熔胶和特定的过滤介质在高湿度或高温环境中可能会降解。过多的水分会削弱褶皱间距的结构完整性，导致塌陷和介质堵塞。
验证制造商使用的粘合剂的工作温度限制。如果设施湿度较高，请选择防水介质等级并确保粘合剂配方适合特定的环境条件。标准热熔胶通常在超过 150 华氏度时失效，因此高温应用需要专门的硅胶或陶瓷间隔材料。
精确的褶皱间距是控制气流阻力的主要机制。通过防止介质堵塞并确保颗粒负载均匀，先进的褶皱几何形状可显着降低 HVAC 能源成本。热熔胶提供的结构完整性可确保过滤器在整个使用寿命期间保持一致的性能。
设施工程师应为新的洁净室建设、高能源成本设施和空间有限的静压室指定无隔板迷你褶皱。这些优化的褶皱包与凝胶密封件相结合，为关键环境提供了终极保护，确保零旁路泄漏和严格的法规遵从性。
审核您当前的 HVAC 压降数据，以确定现有过滤器组的低效率。
计算通过升级为低阻过滤可实现的潜在风扇节能。
向合格的过滤器制造商索取详细的技术数据表和实际气流阻力曲线。
更新您工厂的标准操作程序，以包括针对新过滤器安装的严格的仅框架处理协议。
答：标准深褶式过滤器使用波纹铝制隔板，深度通常为 12 英寸。迷你褶式过滤器使用热熔胶珠进行间隔，可实现紧凑的 2 至 4 英寸深度，同时保持相同或更低的气流阻力。
答：它在打褶过程中以精确的间隔使用硬化热熔胶。这些粘合珠充当刚性的空气动力学垫片，可在不同的气压下将介质牢固地固定到位。
答：凝胶在外壳的刀口处形成气密的流体屏障。这可确保零旁路泄漏，这对于保持严格的 ISO 合规性和防止污染绝对至关重要。
答：存在一条最佳密度曲线。褶皱太少会增加通过介质的气流速度，从而增加阻力。过多的褶皱会限制褶皱之间的气流，这也会因表面摩擦而增加阻力。
答：不会。HEPA 过滤介质非常脆弱，并且依赖于特定的结构完整性。清洗会破坏微观介质基质并降低粘合剂间距，需要完全更换该装置。
答：根据预过滤质量和洁净室分类，它们通常可持续 3 到 5 年。当压降达到初始阻力的两倍或指定的最大极限时，应更换它们。
