提升商业和工业设施的送风清洁度通常会迫使在亚微米颗粒捕获和 HVAC 能源效率之间做出妥协。设施经理和机械工程师必须满足严格的室内空气质量标准，特别是捕获 PM1 和 PM2.5 等细颗粒物，同时又不会引起过度的静压降。过滤器组的高阻力可能会压垮现有的风扇电机，限制设计气流，并增加运营成本。平衡这些需求需要放弃标准的褶皱面板并采用扩展表面积的解决方案。

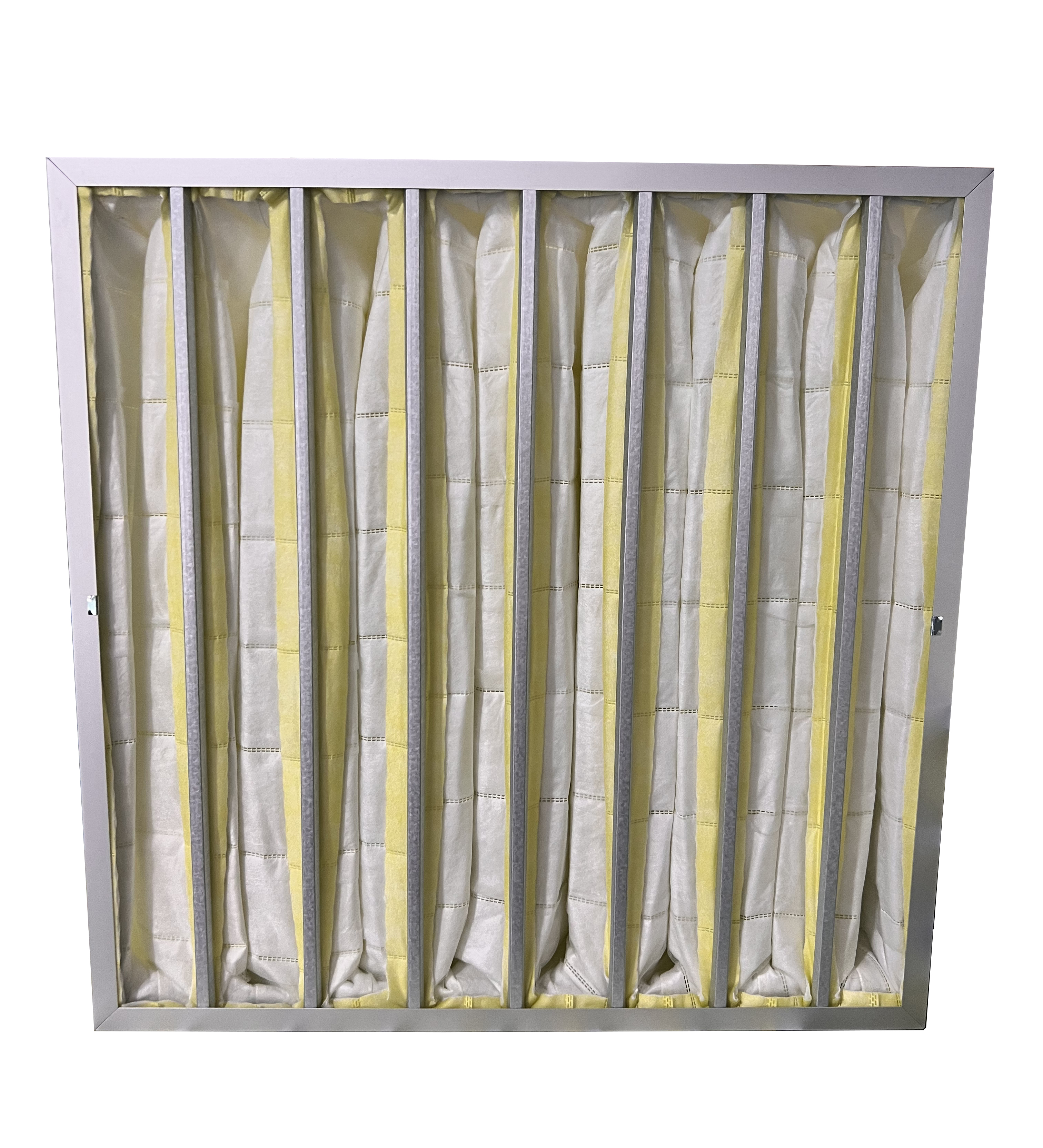

F9 袋式过滤器 可作为关键的末级或高级预过滤器解决方案。它利用更大的表面积和先进的介质来平衡高效颗粒捕集与可持续的空气动力学性能。通过将空气量分配到空气动力学设计的深通道中，这种过滤方法可以防止通常与致密亚微米介质相关的快速压力峰值，从而解决高要求空气处理机组的压降难题。
标准对齐： F9 袋式过滤器符合 ISO 16890 ePM1 80-90% 分类，这使得它们对于需要严格控制亚微米空气污染物的环境至关重要。
介质架构： 采用多层袋式过滤介质确保深度过滤，显着提高容尘量，同时延迟终端压降的发生。
结构选择： 刚性和软袋设计之间的选择完全取决于系统的气流变化、压力负载要求和物理安装限制。
旧版 EN 779 F9 标准映射到当前 ISO 16890 框架，因为 ePM1 > 80%。该分类表明其捕获燃烧颗粒、大气气溶胶、病毒和细粉尘的能力很高。满足此标准对于维持健康的室内环境和保护敏感过程至关重要。转向 ISO 16890 迫使工程师关注实际颗粒质量，而不是任意的实验室尘点测试。当过滤器的 ePM1 等级达到 80% 或更高时，它就展现了拦截小到足以进入人体血液或在微制造中造成灾难性缺陷的颗粒的机械能力。
一些操作环境需要这种级别的过滤。生命科学和医疗保健机构在制药缓冲区、医疗设备制造和医院手术室中使用它们，这些地方空气传播的病原体会带来严重的风险。高科技和工业制造工厂需要它们用于精密电子制造、汽车喷漆室、化学加工设施以及食品和饮料生产线。在这些空间中，即使是少量的 PM1 污染物的流入也会破坏生产批次或危及无菌区域。优质商业地产依靠它们来建造高占用率办公室，以获取 WELL 或 LEED 建筑认证，其中室内空气质量直接影响租户的健康和认知功能。
主要的工程挑战是压降困境。要实现 F9 级清洁度而不会使 HVAC 系统空气不足、超过静压限制或导致风扇电机烧毁，需要仔细选择过滤器和系统设计。当您增加过滤介质的密度以捕获较小的颗粒时，本质上会增加气流阻力。如果空气处理机组 (AHU) 未配备变频驱动器 (VFD) 或足够的电机马力，系统将无法提供所需的每小时换气次数 (ACH)。这会导致空气停滞、温度控制不良以及线圈可能冻结。
过滤标准与目标颗粒的比较 | |||
旧标准 (EN 779) | 现行标准（ISO 16890） | 目标粒径 | 捕获的常见污染物 |
|---|---|---|---|
G4 | 粗略 > 60% | > 10 微米 | 花粉、可见灰尘、毛发、大孢子 |
M5/M6 | ePM10 > 50% | < 10 微米 | 水泥粉尘、霉菌孢子、重工业粉尘 |
F7 | ePM2.5 > 65% | < 2.5 微米 | 宠物皮屑、细磨粉尘、细菌 |
F9 | ePM1 80-90% | <1微米 | 燃烧烟雾、病毒、大气气溶胶 |
与平板或标准褶式过滤器相比，多口袋配置可提供指数级更大的有效过滤面积。这种扩大的表面积与高粉尘截留能力直接相关，使过滤器能够在达到终端阻力之前截留大量颗粒物质。通过将介质折叠到深 V 形口袋中，制造商可以将数十平方英尺的过滤材料装入标准的 24x24 英寸框架中。这种巨大的表面积降低了空气通过介质时的面速度。较低的面速度意味着较低的初始压降以及通过拦截和扩散捕获颗粒的更高概率。
空气动力学设计的口袋、垫片和通道锥形设计可防止相邻袋子相互接触。这可以防止口袋拥挤或遮蔽，确保整个介质表面的气流速度均匀，并最大限度地提高过滤效率。如果允许口袋彼此塌陷，则有效表面积会大大减少。空气将绕过盲区并以更高的速度强行通过剩余的开放介质。这种局部高速从纤维中剥离捕获的颗粒并导致压降过早上升。优质袋式过滤器采用内部缝合或声波焊接垫片，即使在强气流下也能保持每个袋的空气动力学轮廓。
将进行比较，可以发现显着的优势。 F9 袋式过滤器 与平板和标准褶式过滤器口袋设计可提供高达 4-5 倍的表面积。与平板替代品相比，这种几何形状意味着灰尘保留量增加了 300%。阻力曲线还显示，在袋式结构中，随着时间的推移，压降的进展速度较慢。标准的 2 英寸褶皱过滤器可能会在三个月内加载并需要更换，而相同环境中的深袋过滤器可以轻松使用一年，同时保持较低的平均压降。
检查 AHU 过滤器轨道，确保它们能够容纳袋式过滤器的深度（通常为 12 至 36 英寸）。
确认下游没有任何障碍物，例如加热线圈或阻尼器，这些障碍物会干扰完全充气的口袋。
安装过滤器时，滤袋垂直放置，以防止下垂并确保气流在介质上正确分布。
检查周边垫圈是否有任何损坏或压缩形变的迹象，必要时更换它们以防止空气旁通。
使用校准的压力计记录过滤器组的初始压降，为将来的维护建立基线。
多层 袋式过滤介质 采用渐进密度结构。粗糙的外层捕获较大的颗粒，而致密的内熔喷层捕获亚微米颗粒。这种深层过滤可防止表面过早堵塞和皮肤堵塞。如果过滤器仅依赖于表面过滤，则介质表面很快就会结满灰尘，形成一层阻碍气流的不渗透层。渐进密度介质迫使空气通过越来越紧的纤维穿过曲折的路径。大颗粒被困在开放的外层中，而内层则可以自由地捕获细小的 PM1 污染物。这最大限度地利用了整个介质厚度。
与传统玻璃纤维相比，合成非织造复合材料具有明显的优势。它们提供卓越的机械强度、防潮性，并完全消除纤维脱落，这对于洁净室预过滤至关重要。玻璃纤维介质虽然能有效捕获颗粒，但很脆。在安装、搬运过程中或在湍流气流下，玻璃纤维可能会脱落并进入气流。在制药或微电子设施中，脱落的玻璃纤维与其要捕获的污染物一样具有破坏性。合成介质由聚丙烯或聚酯等聚合物纺粘或熔喷而成，形成连续、牢不可破的长丝，可承受粗暴处理和高湿度环境而不会降解。
合成非织造介质通常依靠静电荷来提高初始效率。然而，这种电荷会随着时间的推移而降低。根据 ISO 16890.1-4 测试标准评估实际机械效率可确保一致的长期性能。 ISO 标准要求在测试之前使用异丙醇蒸汽对过滤器进行排放，以确定其真实的机械捕获效率。这可以防止制造商通过临时静电荷人为地夸大其额定值。在选择 高效无纺袋式过滤器时，工程师必须考虑排放效率，以确保过滤器在其使用寿命结束时（而不仅仅是在第一天）能够充分发挥作用。
介质比较：合成无纺布与传统玻璃纤维 | ||
特征 | 合成非织造介质 | 传统玻璃纤维介质 |
|---|---|---|
机械强度 | 高（抗撕裂、柔韧） | 低（易碎，容易撕裂） |
耐湿性 | 优秀（疏水） | 差（可能会降解或垫低） |
纤维脱落风险 | 零（连续丝） | 高（短、脆纤维） |
初始压降 | 一般较低 | 一般较高 |
放电效果 | 敏感（需要机械验证） | 不适用（纯机械） |
软袋袋式过滤器在具有稳定、连续气流和标准压力负载的系统中表现出色。由于可折叠、节省空间的设计，它们的运输量较低。它们还减少了存储空间，易于处理，并且初始采购成本极具竞争力。对于 AHU 以恒定容量 24/7 运行的标准商业办公楼或轻工制造设施，软口袋非常有效。连续的气流使口袋保持充气和分离，从而使介质能够按照设计发挥作用。维护团队欣赏这些过滤器的轻质特性，使更换速度更快且体力要求更低。
然而，它们在系统关闭或可变风量 (VAV) 波动期间存在口袋通气、下垂或颤动的风险。这种运动可以去除捕获的颗粒并导致重新夹带。当 VAV 系统降低风扇速度以节省能源时，降低的气压可能不足以使软袋保持完全充气。这些袋子可能会下垂、相互接触并遮挡表面积。当风扇重新启动时，突然的气流将口袋打开。这种剧烈的颤动动作就像摇动布满灰尘的地毯，将介质上的污垢敲落，并将其推向下游进入供应空气。
无论风速或系统突然启动停止，刚性内部支撑、空气动力学垫片或模制塑料集管都能保持袋形。这种稳定性对于在可变气流下保持一致的性能至关重要。刚性袋式过滤器采用坚固的框架，通常由镀锌钢或高强度塑料制成，带有内部线栅或塑料支柱，使每个袋永久打开。即使 AHU 完全关闭，过滤器也能保持其空气动力学轮廓。这消除了口袋拥挤的风险，并防止风扇循环期间再次夹带灰尘。
对于具有强、可变风速、高微细粉尘浓度或频繁开/关循环的系统（例如燃气轮机和重工业流程），必须采用刚性设计。当 HEPA 级过滤在结构或经济上不可行时，它们可充当高度可靠的最终过滤器。例如，在燃气轮机进气口中，空气速度巨大，系统会经历巨大的压力脉冲。柔软的袋式过滤器会在数小时内被撕成碎片。刚性袋式过滤器可承受这些极端的空气动力，保护涡轮叶片免受污垢和侵蚀，同时保持可控的压降。
对于任何寻求优化运营预算的设施经理来说，计算压降的能源损失至关重要。 AHU 中的风扇电机消耗大量电力，其能量消耗与其必须克服的阻力成正比。选择初始阻力较低的高效过滤器可以在其使用寿命内节省千瓦时电量。这种能源效率抵消了优质媒体较高的初始成本。当过滤器充满污垢时，压降会增加，迫使 VFD 提高风扇速度以维持设定点气流。能源消耗的指数级增长常常使过滤器本身的实际购买价格相形见绌。
频繁更换低容量过滤器会产生劳动力、采购和处置成本。高容量过滤器的延长生命周期可显着降低这些费用。每当维护技术人员必须关闭 AHU、打开检修门、取出脏过滤器、安装新过滤器以及处理废物时，设备都会产生人工成本和潜在的运营停机时间。通过利用具有巨大容尘能力的深袋过滤器，设施可以将维护间隔从每季度延长至半年甚至每年一次。劳动力和废物处理费用的减少极大地提高了过滤系统的整体生命周期价值。
要证明优质多层介质较高的前期资本支出的合理性，需要记录能源节省、停机时间减少和维护节省。设施工程师应利用压降监测系统来跟踪过滤器随时间的阻力曲线。通过比较标准褶式过滤器与深袋过滤器的能耗，投资回报率就变得显而易见。高级过滤器的前期成本可能是其两倍，但在 12 个月内可能会节省十倍的电力和劳动力。这种数据驱动的方法对于确保高层过滤升级的预算批准是必要的。
在不评估风扇曲线的情况下改造高效过滤器是一个常见的陷阱。从 F7 升级到 F9 可能会导致气流不足、线圈结冰增加和电机故障。部署前验证设计静压限制并评估现有空气处理机组电机容量。许多旧式空气处理机组是围绕基本玻璃纤维一次性过滤器的低阻力而设计的。如果突然安装密集的 ePM1 介质，风扇可能不具备静压能力来推动空气通过。由此产生的气流下降可能会导致直接膨胀冷却盘管冻结成固体，从而导致灾难性的压缩机故障。在提高过滤器效率之前，请务必查阅风扇性能曲线并测量可用的外部静压。
如果未经处理的空气绕过过滤器框架，高效介质就毫无用处。污染物可能会损害下游组件和室内环境。指定适当的垫片材料，确保刚性集管框架，并验证 AHU 中的夹紧机制和安装框架。空气是一种流体，它总是会选择阻力最小的路径。如果过滤器集管和固定框架之间有四分之一英寸的间隙，大量脏空气将完全绕过过滤器。这种旁路空气携带灰尘，这些灰尘会污染冷却盘管，降低传热效率，并最终沉积在所占用的空间中。使用无缝聚氨酯垫圈和重型弹簧夹确保过滤器轨道的可靠密封。
高湿度、雾气或湿气进入会降低某些过滤介质的性能，或促进捕获的尘饼内细菌和真菌的生长。建议在玻璃纤维上使用防潮合成无纺布介质，并使用适当的预过滤阶段，以保护最终过滤器免受大量水和过多有机物的影响。在沿海地区或室外空气摄入较多的设施中，湿气是一个持续的威胁。如果过滤器饱和，压降将立即飙升，并且介质可能会撕裂。此外，潮湿、肮脏的过滤器是霉菌的完美滋生地。使用合成介质可防止吸水，并在上游安装防风雨百叶窗或水分分离器，以防止大量雨水和雾气进入过滤器组。
在每个过滤器组上安装压差计以实时监测阻力。
实施预过滤阶段（例如，G4 或 M5）以捕获大颗粒并延长 F9 介质的使用寿命。
确保所有 AHU 检修门均具有紧密配合的密封件，以防止负压泄漏将脏空气吸入混合空气静压室。
根据终端压降读数而不是任意日历日期安排过滤器更换，以最大限度地提高介质利用率。
F9 袋式过滤器是需要 ePM1 级空气清洁度且没有紧凑型 V 型或 HEPA 过滤器相关的严重压降的设施的最佳选择。优先考虑多层合成介质的耐用性，为 VAV 系统和高速应用选择刚性袋，并关注生命周期能源成本而不是初始购买价格。口袋的空气动力学设计确保高容尘量不会以牺牲风扇电机效率为代价。
审核您当前的 AHU 风扇容量并测量可用的外部静压，以确保与更高阻力介质的兼容性。
根据您工厂环境中存在的特定污染物，检查您的目标 ISO 16890 要求。
请咨询过滤工程师，为您的特定气流指定正确的滤袋深度、滤袋数量和介质配置。
检查并升级过滤器固定框架和垫圈，以消除任何潜在的空气旁路路径。
答：传统 EN 779 F9 标准过渡到 ISO 16890 框架，ePM1 80-90%。这意味着过滤器在机械上能够捕获 80% 至 90% 直径为 1 微米或更小的颗粒物。
答：必须先检查风扇曲线、电机容量、系统静压。如果系统无法处理增加的阻力，F9 介质增加的初始和终端压降可能会阻碍气流并损坏电机。
答：这些术语在暖通空调行业中通常可以互换使用。 “口袋”通常指的是旨在防止拥挤的特定空气动力学隔间，而“袋子”是扩展表面过滤器的更广泛的历史术语。
答：多层介质提供深度过滤。粗糙的外层可捕获较大的灰尘，而致密的内层可捕获细小的颗粒。这增加了容尘量，随着时间的推移降低压降，并防止表面过早堵塞。
答：通常每 6 至 12 个月更换一次。然而，确切的时间范围在很大程度上取决于操作环境、预过滤的质量以及压力计的终端压降读数。
答：是的，合成无纺材料本质上是疏水性的。它们在高湿度环境中不会吸收水分、膨胀或降解，这与一些传统的玻璃纤维选项不同，这些选项在潮湿时可能会失效。
答：不能。虽然 F9 过滤器可捕获高比例的细颗粒物，但它们无法替代真正的 HEPA 过滤器 (H13/H14)，适用于需要捕获 99.97% 以上 0.3 微米颗粒的洁净室。它们充当理想的最终过滤器或 HEPA 预过滤器。
