商业暖通空调过滤的基本工程冲突是平衡高效颗粒捕集的需求与空气阻力增加的能量损失。设施经理和工程师不断评估如何去除气流中的微小污染物，而不迫使送风机更加努力地工作。传统的扁平或浅褶式过滤器在标准空气处理器尺寸内提供有限的表面积。这种限制迫使空气高速穿过介质的小横截面，导致灰尘快速装载、过早堵塞、频繁的维护周期以及风扇能耗增加。
为了在不改变空气处理机组的物理占地面积的情况下解决这一瓶颈，工程师利用了三维扩展。扩大介质深度从根本上改变了空气与过滤表面相互作用的方式。本指南研究了扩展表面设计背后的几何和空气动力学原理，详细介绍了其结构如何以指数方式增加有效过滤面积并评估实施的操作权衡。
几何扩展： 袋式过滤器利用深度而不是面部尺寸，与相同 24“x24”框架中的平板过滤器相比，有效过滤表面积最多扩展 10-15 倍。
速度降低： 通过在更大的表面上分配气流，介质速度降低，从而提高颗粒捕获效率并显着降低初始和持续压降。
材料进步： 现代无纺袋式过滤器设计和合成袋式过滤介质提供结构完整性，防止袋式过滤器塌陷，确保即使在变化的气流下，扩大的表面积仍能得到充分利用。
标准空气处理机组框架严重限制了可用于过滤的正面区域。对于大多数商业系统来说，提高平坦表面上的效率会将气流限制在不可接受的水平。当您尝试将相同体积的空气推入更密集的扁平过滤器时，阻力会激增。这种压力下降迫使风扇消耗更多的能量来维持足够的建筑物通风。将过滤介质向后延伸到气流中打破了二维框架的限制。标准深度范围为 12 至 36 英寸。这种三维几何形状允许将大量介质折叠并固定在标准接头内。
表面积的数学差异是巨大的。标准 24“x24”平面过滤器可提供 4 平方英尺的介质。正面尺寸完全相同的多袋过滤器通常可产生 40 至 90 平方英尺的介质，具体取决于袋数、深度和体积周长扩展。这些扩展室的空气动力学功能对其性能至关重要。当空气进入装置时，口袋膨胀，形成“V-Bank”轮廓。这种充气将空气均匀地引导到介质的整个深度，从而防止入口点出现局部堵塞。适当的充气可确保整个扩大的表面积积极参与过滤过程。
扩大表面积直接降低了局部面速度。减慢袋内空气的速度会增加颗粒在介质纤维内的停留时间。这种延长的停留时间增强了扩散和拦截捕获机制，这些机制高度依赖于较低的速度来有效捕获细小的 PM2.5 和亚微米颗粒。当空气通过高效介质的速度过快时，较小的颗粒实际上会从纤维上弹开或在间隙空间中移动而不会被捕获。通过将面速度从每分钟 500 英尺降至口袋结构内速度的一小部分，机械捕获效率显着提高。
过滤器类型（24x24 框架） | 媒体深度 | 有效表面积 | 典型的面速度影响 |
|---|---|---|---|
标准平板 | 1 - 2 英寸 | 4 平方英尺 | 高局部速度 |
褶皱面板 | 2 - 4 英寸 | 12 - 18 平方英尺 | 中等局部速度 |
加长袋式过滤器 | 12 - 36 英寸 | 40 - 90 平方英尺 | 局部速度低 |
扩大表面积的性能完全取决于介质维持其结构和捕获效率的能力。如果材料在气流应力下塌陷或撕裂，几何优势就会消失。工程师必须评估介质的成分，以确保其能够承受 HVAC 系统的特定环境要求。分析的分层结构 无纺袋式过滤器 揭示了高度工程化的梯度密度。这些过滤器通常采用粗预过滤层、致密熔喷捕获层和坚固的纺粘背衬。
这种梯度密度捕获表面上较大的颗粒，同时捕获介质更深处的细颗粒。将灰尘负载分布在材料的整个深度，可以最大限度地提高扩展区域的利用率，并防止表面过早堵塞。传统的单级过滤器通常让亚微米颗粒直接穿过初始纤维基质。相比之下，多层合成 袋式过滤介质 可捕获不同深度的渐进尺寸。分级效率仍然很高，因为不同的纤维直径针对特定的颗粒尺寸分布，从大的花粉粒到微观的燃烧气溶胶。
预过滤层： 捕获大碎片、棉绒和重灰尘，保护内层免遭快速堵塞。
熔喷捕获层： 核心过滤区域，通过拦截和扩散捕获细小的亚微米颗粒。
纺粘背衬： 提供必要的拉伸强度，防止介质在高静压下撕裂。

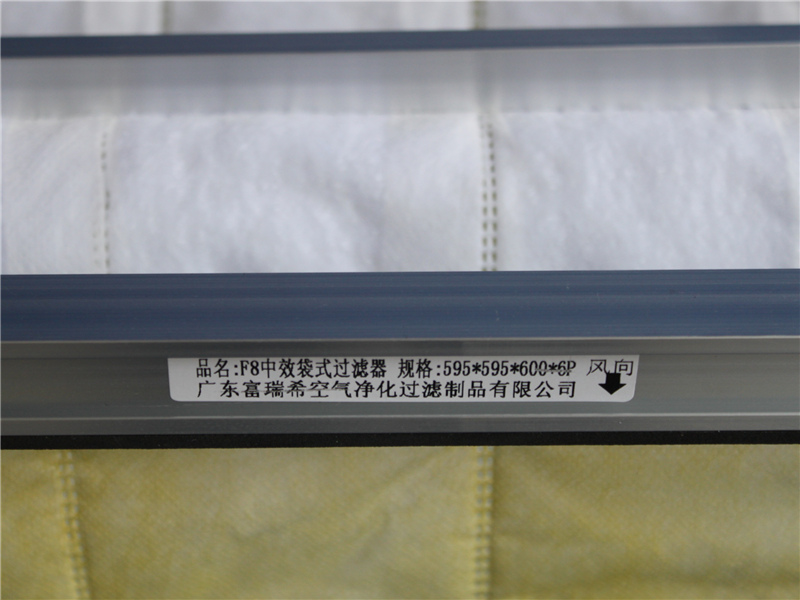

耐用性将现代合成材料与传统玻璃纤维材料区分开来。合成介质具有出色的耐湿性，可防止可能困扰潮湿玻璃纤维的降解和微生物生长。此外，合成材料具有高机械强度。它们不会将超细纤维散落到清洁气流中，并且可以轻松承受安装或维护过程中的粗暴操作。为了保持扩大的表面积的功能，必须进行结构改进。内部声波缝合、空气动力学垫片和刚性头部框架保持口袋分离。如果相邻的口袋接触，气流就会被阻挡，有效表面积就会被抵消。垫片确保每个口袋之间的气流连续、畅通无阻，使过滤器能够以其设计容量运行。
实际面积的增加直接影响核心 HVAC 性能指标。了解几何扩张如何转化为运营成果有助于设施团队优化其维护计划和能源消耗。在达到终端压降之前，较大的表面积固有地容纳较大质量的颗粒。该指标称为容尘量，决定了过滤器的使用寿命。通过将污垢分布在 80 平方英尺（而不是 4 平方英尺）上，过滤器的堵塞时间明显更长。这将更换间隔从几个月延长到可能超过一年，从而大大减少了劳动时间和处理量。
过滤器表面积和介质速度之间存在反比关系。通过介质的速度越低，空气动力阻力就越小。当阻力保持较低水平时，变频驱动器风扇无需大幅加速以推动空气通过系统。通过以较低速度运行风扇实现的节能通常证明升级到扩展表面过滤是合理的。较大的表面积还可以防止结块快速堆积。当灰尘在小过滤器上形成厚饼时，它会产生局部高速区域，迫使较小的颗粒通过介质。通过将颗粒物负载分散到广阔的区域，过滤器在整个使用寿命期间保持更一致的效率等级，确保稳定的室内空气质量。
绩效指标 | 标准平面过滤器 | 加长袋式过滤器 |
|---|---|---|
容尘量 | 低（需要频繁更改） | 高（延长使用寿命） |
初始压降 | 中到高 | 低的 |
风机能源需求 | 随着过滤器负载迅速增加 | 在较长时间内保持稳定 |
维护频率 | 每1-3个月一次 | 每 6-12 个月一次 |
评估不同扩展表面解决方案之间的权衡需要清楚地了解系统约束和气流动力学。并非所有高容量过滤器在不同的 HVAC 配置中都具有相同的性能。行业术语经常引起混乱。虽然在 HVAC 应用中经常互换使用，但 HVAC 袋式过滤器或袋式过滤器与工业集尘器袋之间存在技术区别。 HVAC 版本专为高流量、低压环境而设计，可捕获环境颗粒物。工业液体或除尘器袋可处理极端颗粒负载和高压气力输送系统。
将袖珍设计与刚性 V-Bank 滤波器进行比较时，会出现几个因素。与笨重的刚性塑料或金属 V 型过滤器相比，柔性介质过滤器更轻，更容易存储或运输。柔性扩展表面过滤器的初始购买价格通常比刚性单元过滤器更低，这使得它们对于大规模设施升级具有吸引力。刚性过滤器在高度湍流或严格可变风量系统中表现更好，在这些系统中，柔性介质可能会在压力变化的情况下颤动或塌陷。
将这些设计与深褶盒式过滤器进行比较，突显了空气动力阻力的差异。与密集的深褶皱相比，充气的口袋通常可以提供更平滑的气流过渡。然而，机械室中可能需要深褶皱，因为过滤器轨道后面的物理深度受到严重限制，从而无法使用 36 英寸的扩展口袋。设施管理人员必须测量过滤器组和下游冷却盘管之间的精确间隙，以确保滤袋在运行过程中不会磨损金属翅片。
实际限制决定了设施是否可以成功改造或指定扩展表面过滤。设施经理必须评估其现有基础设施以避免性能故障。可变风量系统提出了特定的挑战。当气流在低需求时期下降时，存在口袋下垂或通气的风险。下垂的介质可能会停留在空气处理器地板上，吸收水分和污垢。当粉丝重新崛起时，媒体可能会猛烈抨击，冒着流泪和绕过的风险。
为了缓解这种情况，请指定具有刚性内部支撑的软袋过滤器，或选择适合系统最小气流速度的优化袋长度。指定正确的口袋数量和深度可确保在低气流速率下进行适当的充气。如果过滤器的气袋太多，无法满足可用空气量，它们将无法完全充气，从而导致旁路和性能下降。将几何形状与系统每分钟特定立方英尺的输出相匹配至关重要。
测量下游间隙： 确保完全充气的袋尖与任何下游组件（如线圈或风扇罩）之间至少有 2 至 4 英寸的自由空间。
验证轨道兼容性： 确认现有的过滤器固定框架（标准 7/8' 或 1-1/8' 轨道）可以牢固地夹紧割台，而不允许空气旁通。
评估气流曲线： 对于 VAV 系统，计算最小气流状态，以确保选定的气室数量在低需求期间保持充分膨胀。
选择适当的介质： 为高湿度环境选择合成介质，以防止结构退化和微生物生长。
空间和间隙限制是绝对的限制因素。扩展介质需要下游畅通无阻的深度。必须测量与冷却盘管、风扇罩或检修门的距离。如果膨胀的介质磨损内部组件，它就会破裂，将捕获的污染物释放回供应空气中。确保现有的过滤器固定框架能够牢固地密封并固定集管，而不会出现旁路泄漏。标准 7/8" 或 1-1/8" 轨道必须紧紧夹住过滤器框架。头部和轨道之间的任何间隙都会影响高效介质，从而使脏空气完全绕过系统。
袖珍 空气过滤器 仍然是在不修改现有空气处理器基础设施的情况下最大化过滤表面积的最有效方法之一。通过直接将几何深度转化为较低的压降，设施可以实现显着的节能并延长维护间隔。在具有足够下游间隙和稳定气流的系统中升级至 MERV 11-15 效率时，请指定这些扩展表面过滤器。优先考虑高湿度环境的合成介质和分层无纺布设计，以实现最佳的梯度灰尘负载。
对空气处理器过滤器轨道深度进行物理审核，并测量冷却盘管的准确下游间隙。
计算当前风扇能耗和过滤器更换频率，以建立性能改进的基准。
检查现有的过滤器固定框架，确保它们能够牢固地夹紧标准接头，而不会造成空气旁通。
请咨询过滤工程师，根据您的具体 CFM 要求，对过渡到扩展深度系统的运营影响进行建模。
答：深度直接增加过滤介质的总面积。更深的过滤器提供更大的表面积，从而降低通过材料的空气速度。速度的降低提高了颗粒捕获效率，降低了气流阻力，并显着增加了过滤器在需要更换之前可以容纳的灰尘量。
答：在商业暖通空调中，这些术语经常互换使用来描述多室扩展表面过滤器。然而，在更广泛的工业术语中，袋式过滤器通常指用于除尘器或液体过滤的重型圆柱形管，而袋式过滤器特指用于环境空气净化的V形多室设计。
答：可以，但要谨慎。在 VAV 系统中，气流会波动。当气流下降时，标准口袋可能会收缩并下垂，当风扇回升时可能会撕裂。为了防止这种情况，请使用带有内部刚性支撑或空气动力学垫片的过滤器，无论气流如何变化，都可以保持介质结构稳定。
答：合成介质非常耐用且防潮。与玻璃纤维不同，它在潮湿条件下不支持微生物生长。它还具有高机械强度，这意味着它不会将微纤维脱落到气流中，并且可以承受安装过程中的粗暴搬运，而不会撕裂或失去结构完整性。
答：制造商使用内部声波缝合和空气动力学垫片来保持相邻腔室之间的严格分离。这些结构增强迫使介质在膨胀时保持特定的 V 形，确保空气可以在每个部分之间连续流动，而不会导致材料自身塌陷。
答：是的。将空气推过小表面积会产生高阻力，迫使风扇电机更加努力地工作。通过扩大表面积，空气每平方英寸遇到的阻力更小。这种较低的压降使得变速风扇能够以更低、更节能的速度运行，同时输送相同体积的空气。
答：如果尺寸合适，它们可以为颗粒捕获提供最长的停留时间，从而表现出色。然而，如果过滤器尺寸过大，并且对于低气流系统来说具有太多深袋，则这些袋可能无法完全膨胀。这种部分放气减少了有效表面积，并可能导致灰尘负载不均匀。
