在极热过滤系统中，过滤介质很少首先失效。真正的漏洞在于密封剂或垫圈。这些组件在强烈的热应力下会退化，导致灾难性的旁路泄漏。标准聚氨酯和环氧密封剂在 250°F (120°C) 以上会迅速分解。选择错误的高温密封剂会导致脱气、热膨胀过程中的结构开裂、洁净室完整性受损以及代价高昂的生产停机。

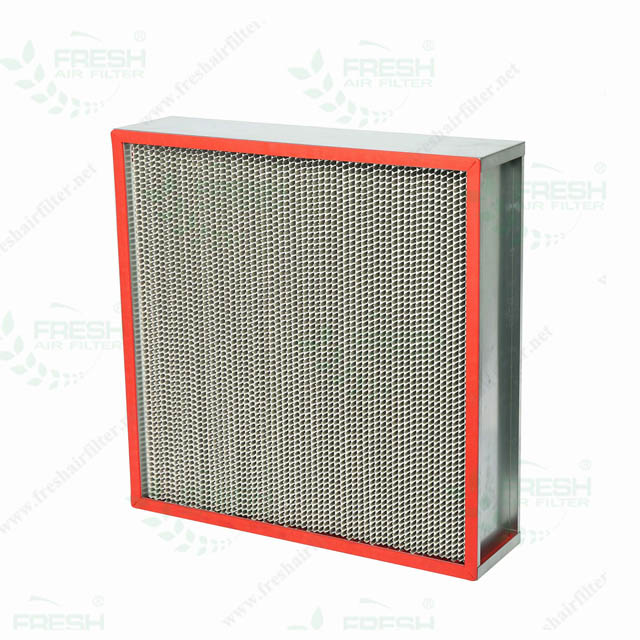

指定 高温 HEPA 过滤器 需要对密封剂化学、固化要求以及与过滤器框架和介质的机械兼容性进行严格评估。您必须了解不同材料对热峰值和连续热负载的反应。本指南提供了一个基于证据的框架，用于评估和选择适合特定热应用的正确密封剂，确保您的过滤系统在最恶劣的条件下保持绝对完整性。
温度阈值决定化学：RTV 硅胶是连续工作温度高达 500°F (260°C) 的行业标准，而陶瓷或玻璃封装密封件对于超过 500°F 至 750°F (400°C) 的环境是强制性的。
热膨胀是主要风险：所选密封剂必须适应金属框架和过滤介质的不同热膨胀率，而不会发生剪切或破裂。
固化现实影响安装：高温有机硅密封剂需要特定的环境固化条件（通常为 50°F 至 100°F 和受控湿度）才能承受运行热负荷。
排气注意事项：在微电子或制药应用中，必须评估密封剂在初始加热循环期间的挥发性有机化合物 (VOC) 释放情况。
密封剂在高温过滤中的核心功能是通过称为“灌封”的过程实现的。这涉及将褶皱过滤器组固定到刚性金属框架的顶部、底部和垂直侧面。目标是创建一个绝对的、气密的屏障，迫使所有空气通过介质而不是围绕它。如果没有有效的灌封，整个过滤器组件的结构完整性就会受到损害。在制造过程中，灌封胶必须深深地流入褶皱中。它封装了精致的玻璃纤维，将它们牢固地固定在刚性框架壁上。这种机械结合必须能够承受风机的持续振动和热膨胀的物理应力。
在评估灌封胶时，工程师会考虑粘度和肖氏硬度。太薄的密封剂会在固化前从框架中流出。太厚的密封剂会桥接褶皱而不是渗透它们。理想的灌封材料能够达到平衡，填充介质和框架之间的每个微小空隙。这将创建一个能够抵抗气压和物理冲击的整体块。
为了防止旁路泄漏，密封剂必须在高静压和波动气流要求下保持持续的粘附力。随着温度的升高和降低，密封剂必须紧紧抓住框架和介质。如果粘合失败，未过滤的空气会绕过介质，污染清洁的环境。保持这种密封对于满足严格的空气质量标准至关重要。旁路泄漏通常是肉眼看不见的。密封剂中的细小裂缝可能会让数百万颗粒通过，从而立即无法通过洁净室认证。
旁路泄漏的物理原理决定了空气总是会选择阻力最小的路径。如果密封剂从不锈钢框架上拉开哪怕是零点几毫米，过滤器两端的压差就会迫使空气通过该间隙。这就是为什么粘合促进剂和特定的框架表面处理剂经常与高温密封剂结合使用。在涂抹密封剂之前，表面必须完全无油和氧化。
灌封水平介质包边缘和固定垂直框架侧面之间存在明显的机械差异。顶部和底部边缘需要深度灌封以固定褶皱。垂直侧面需要侧灌封，以将介质包的端部密封在框架上。绝对需要在所有四个侧面进行连续灌封，以消除任何潜在的旁路路径。
首先，框架的底部通道充满液体密封剂。
小心地将褶皱介质包放入湿密封剂中，确保褶皱尖端完全浸没。
允许组件部分固化以将底部边缘锁定到位。
对顶部通道重复该过程，为垂直褶皱形成牢固的锚定。
最后，向侧通道注入密封剂以封闭介质包的毛边。
除了密封漏气之外，密封剂还为过滤器组提供了必要的结构刚性。这在高速排气系统或灭菌隧道中尤其重要，因为气压会对介质施加很大的力。坚固的密封剂可防止褶皱塌陷或移位，确保一致的气流和过滤性能。例如，在去热原烘箱中，随着烘箱循环加热和冷却阶段，空气速度可能会快速变化。密封剂起到减震器的作用，抑制介质包的物理运动并防止玻璃纤维撕裂。
室温硫化 (RTV) 硅胶因其弹性而受到高度重视。这种灵活性使其能够在过滤器组件膨胀和收缩时吸收热冲击和机械振动。它在很宽的温度范围内保持牢固的结合，使其成为许多工业应用的可靠选择。 RTV 有机硅的化学结构具有硅氧主链，与聚氨酯等碳基聚合物相比，它具有固有的热稳定性。
RTV 硅胶最适合制药除热原炉、食品加工设施和标准高温洁净室环境。然而，它有一个绝对的温度上限。长时间暴露在 500°F 以上会导致硅胶脆化并最终粘合失效，从而立即导致旁路泄漏。当硅胶因热而降解时，它通常会变脆并呈白垩状。它失去了拉伸能力，这意味着下一个热膨胀循环可能会完全剪切粘合。
对于超高温应用，使用陶瓷基水泥。这些密封剂固化成坚硬的物质，能够承受会破坏有机硅的极端高温。它们在持续高温暴露下提供出色的耐热性和结构支撑。陶瓷密封剂通常由氧化铝或二氧化硅化合物与液体粘合剂混合而成。当它们固化时，粘合剂蒸发，留下固体陶瓷基质。
主要的缺点是陶瓷缺乏弹性。如果系统经历快速的热循环或显着的机械振动，它很容易破裂。一旦破裂，密封就会被破坏，未经过滤的空气将绕过介质。为了缓解这一问题，使用陶瓷密封剂的过滤器通常采用专门的框架设计，以最大限度地减少弯曲。安装过程也必须非常小心，因为陶瓷密封过滤器掉落可能会破碎内部灌封。
液体密封剂的替代方案是用高密度填充框架接头 玻璃纤维高温介质。该方法依靠机械压缩而不是化学粘附来形成密封。它非常适合严格禁止有机硅或陶瓷化学释气的环境，例如特定的半导体制造工艺。玻璃纤维紧紧地楔入介质包和框架之间，形成一个捕获颗粒的致密迷宫。
这种方法需要精确的机械压缩来有效地保持密封。如果玻璃纤维填料未正确封装或压缩随着时间的推移而退化，则颗粒脱落的风险也会更高。经过数千次热循环，金属框架可能会轻微变形。如果框架翘曲远离玻璃纤维填料，压缩就会消失，泄漏路径就会打开。因此，机械密封需要重型、刚性框架（通常由厚规格不锈钢制成），以防止变形。
您必须区分连续工作温度和峰值温度峰值。密封剂的额定值必须针对绝对峰值峰值，而不仅仅是平均工作温度。如果系统在清洁周期期间经常升至 600°F，则额定连续使用温度为 400°F 的密封剂将会失效。此外，评估温度升高的速度如何影响密封剂的热冲击。快速的升温速率会导致金属框架的膨胀速度快于密封剂吸收运动的速度，从而产生剪切应力。
设施经理必须检查其设备的实际热分布。不要仅仅依赖设定点温度。热电偶数据通常表明，加热元件附近的区域会出现远远超过烤箱平均温度的局部温度峰值。过滤器密封剂必须根据这些局部最大值来指定。
所选密封剂必须流动并渗透的浅而密的褶皱， 高温微型褶皱过滤器 以确保每个褶皱都牢固地密封。如果粘度太高，则无法充分渗透。如果太低，可能会堵塞介质并增加压降。评估密封剂粘度和灌封高度如何影响有效表面区域。过多的密封剂挤出会限制气流路径。此外，评估所选密封剂和过滤器组件中使用的玻璃纤维介质之间的化学粘合强度。
密封胶类型 | 最高连续温度 | 最高峰值温度 | 弹性 | 主要应用 |
|---|---|---|---|---|
RTV硅胶 | 500°F (260°C) | 550°F (287°C) | 高的 | 除热原炉 |
陶瓷水泥 | 750°F (400°C) | 800°F (426°C) | 低（刚性） | 超高散热 |
玻璃纤维盘根 | 1000°F+ (537°C+) | 1000°F+ (537°C+) | 中等（压缩） | 零释气环境 |
有机硅密封剂在第一次高温循环期间会释放硅氧烷和烟雾。这种最初的排气是固化和稳定过程的正常部分，但会带来显着的污染风险。为了缓解这种情况，请在关键洁净室环境之外实施受控的“老化”或“烘烤”协议。这确保了过滤器在被引入主要工艺区域之前完全稳定。老化过程通常涉及在几个小时内缓慢升高温度，将其保持在最高工作温度，然后使其冷却。
在老化阶段，通风系统必须将废气化合物安全地排出室外。如果将新的过滤器直接安装到洁净室烤箱中而不进行老化，产生的烟雾将覆盖烤箱的内表面，并可能毁掉第一批产品。请务必验证制造商针对所使用的特定密封剂推荐的老化程序。
不锈钢或铝框架的膨胀速度与玻璃纤维介质和密封剂不同。这种差异会剪切密封剂粘合，从而立即造成旁路泄漏。为了降低这种风险，请指定浮动介质包或高弹性 RTV 有机硅，它们可以在热循环过程中拉伸和压缩而不会破坏气密密封。在相同的热负荷下，铝框架的膨胀明显大于不锈钢框架。如果铝框架与刚性陶瓷密封剂一起使用，几乎肯定会失败。
工程师计算所有三种材料的热膨胀系数：框架、密封剂和介质。目标是确保密封剂具有足够的伸长率，以弥补框架向外膨胀、脱离介质包时产生的间隙。高品质 RTV 有机硅在断裂前可伸长高达 300%，为热膨胀提供了广泛的安全裕度。
安装前，有机硅密封剂需要在特定环境温度（50°F 至 100°F）和湿度水平下有适当的固化时间。过早受热会破坏聚合物交联，导致起泡和粘合失效。在运输和外壳安装过程中，技术人员必须避免对框架施加机械杠杆，这可能会剪切内部介质与密封剂的粘合。确保管道开口具有与过滤器密封剂功能相匹配的适当高温垫圈，以防止外壳接口处二次空气泄漏。
安装前将过滤器存放在气候受控的环境中。
安装过滤器之前，目视检查密封剂管路是否有任何破裂或分离的迹象。
使用扭矩扳手均匀拧紧外壳夹，防止框架变形。
提起过滤器时，切勿使用介质面或密封剂边缘作为手柄。
在生产开始之前，必须执行热 DOP/PAO 气溶胶泄漏测试或冷基线测试来验证密封剂的完整性。您还必须评估 HEPA 过滤器框架和固定栅格之间的密封性。确认外壳垫圈在与内部灌封密封剂相同的最大热限制下可靠地运行，以确保完整的系统完整性。冷测试验证过滤器在运输或安装过程中没有损坏。热测试验证密封剂和垫圈在实际操作条件下保持其完整性。
热测试需要专门设计用于承受高温的气溶胶发生器和粒子计数器。标准 PAO 油会在高温下燃烧，因此根据具体温度范围，可能需要替代的挑战气溶胶。请务必咨询经过认证的洁净室测试专业人员，以确定适合您的高温系统的测试方法。
审核设施的热分布以确定绝对峰值温度峰值，而不仅仅是平均运行基线。
对于需要抗振性和弹性的高达 500°F 的应用，请选择 RTV 硅酮密封剂。
指定陶瓷水泥或玻璃纤维填料用于超过 500°F 的环境，确保框架设计最大限度地减少机械弯曲。
在引入洁净室之前，对所有新的硅胶密封过滤器实施严格的老化协议以管理废气。
使用适当的热或冷气溶胶方法安排安装后完整性测试，以在生产开始之前验证密封剂的粘合力。
答：连续运行通常为 500°F / 260°C，但特定配方可能会处理略高的短暂峰值。除此之外，硅树脂会降解。
答：固化取决于湿度和温度（通常在 50°F 到 100°F 之间），并且可能需要 24 到 72 小时才能在过滤器框架中完全深度固化。
答：是的，但测试必须考虑热环境。冷测试是标准测试，但存在专门的热测试协议以确保密封剂在膨胀时保持不变。
答：这是玻璃纤维介质中高温密封剂和粘合剂的标准排气。在洁净室使用之前需要进行受控的老化周期。
答：迷你褶皱使用较浅的折叠和较少的密封剂，可提供较低的压降和较高的气流，而深褶皱则使用波纹铝隔板和较深的密封剂灌封，以在恶劣条件下实现结构刚性。
答：是的。将过滤器密封到外壳上的垫圈必须与过滤器内部密封剂的温度等级相匹配，通常采用高温硅胶、液体凝胶密封件或编织玻璃纤维。
答：是的。如果密封剂粘度太低或应用不受控制，它可能会沿着介质表面流动（称为介质堵塞）。这减少了有效过滤面积，人为地提高了初始阻力和压降。
